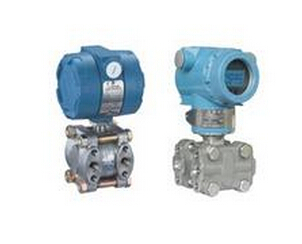

1151DR型微差壓變送器

以差動電容為檢測原理，組成微差壓電容式變送器，輸入壓力為0-50～1000Pa
,輸出4～20mA DC模擬信號。使用對象：液體、氣體和蒸氣。

1151DR型	微差壓變送器
	1	0-50～300Pa
	2	0-0.1～1kPa
		代號	功能
		E	普通模擬型(輸出:4～20mA)
		G	常規智能型(輸出:4～20mA)
		S	標準智能型(輸出:4～20mA帶HART總線協議)
			代號	結 構 材 料
				法蘭接頭		排氣/排液閥		隔離膜片	灌充液體
			22	316不銹鋼		316不銹鋼		316不銹鋼	硅油
			23	316不銹鋼		316不銹鋼		哈氏C-276
			24	316不銹鋼		316不銹鋼		蒙乃爾
			25	316不銹鋼		316不銹鋼		鉭
				代號	? 靜壓MPa
				A	1
						代號	精度
						Q1	0.2%FS
						Q2	0.2%FS
						代號		電氣連接頭
						L1		M20X1.5內螺紋
						L2		1/2NPT內螺紋
								代號	附加選項
								M1	0～100%線性指示表頭
								M3	數字顯示表頭
								B1	2″管裝彎支架
								B2	墻裝/板裝彎支架
								B3	2″管裝平支架
								D0	泄放閥在壓力室中部
								D1	側面泄放閥在壓力室上部
								D2	側面泄放閥在壓力室下部
								C0	1/2″錐管內螺紋接頭
								C1	1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0）
								C2	丁字形螺紋接頭M20X1.5
								d	隔爆型EXd ⅡCT5
								I	本安型EXiaⅡ CT6
1151DR 2 E 22 A Q1 L1 M1B1C0 ← 選型舉例
