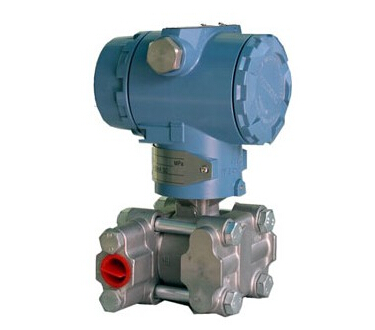

1151HP型高靜壓差壓變送器

高靜壓差壓變送器可在工作壓力32MPa以下測量差壓，由于具有32MPa的耐 工作壓力和過載保護，確保了變送器能在高靜壓系統中得到可靠的應用。

1151HP型	高靜壓差壓變送器
	4	0-6～40kPa
	5	0-40～200kPa
		代號	功能
		E	普通模擬型(輸出:4～20mA)
		G	常規智能型(輸出:4～20mA)
		S	標準智能型(輸出:4～20mA帶HART總線協議)
			代號	結構材料
				法蘭接頭		排氣/排液閥	隔離膜片	灌充液體
			22	316不銹鋼		316不銹鋼	316不銹鋼	硅       油
			23	316不銹鋼		316不銹鋼	哈氏C-276
			24	316不銹鋼		316不銹鋼	蒙乃爾
			25	316不銹鋼		316不銹鋼	鉭
				代號	靜壓MPa
				E	25
				F	32
						代號	精度
						Q1	0.2%FS
						Q2	0.5%FS
							代號	電氣連接頭
							L1	M20X1.5內螺紋
							L2	1/2NPT內螺紋
								代號	附加選項
								M1	0～100%線性指示表頭
								M3	數字顯示表頭
								B1	2″管裝彎支架
								B2	墻裝/板裝彎支架
								B3	2″管裝平支架
								D0	泄放閥在壓力室中部
								D1	側面泄放閥在壓力室上部
								D2	側面泄放閥在壓力室下部
								C0	1/2″錐管內螺紋接頭
								C1	1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0）
								C2	丁字形螺紋接頭M20X1.5
								d	隔爆型EXd ⅡCT5
								I	本安型EXiaⅡ CT6
1151DP 5 G 22 C Q1 L1 M1B1D1C0I ← 選型舉例
