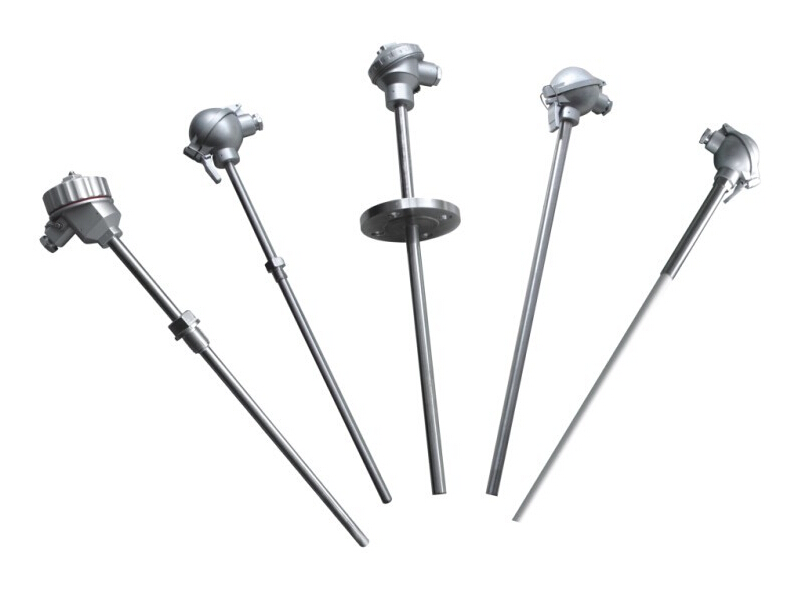

產品名稱:裝配式熱電偶 規格型號: WR系列 產品類別:溫度儀表 產品簡介:工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

◇ 工作原理 　熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。 熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。 　 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 備注：關于本型號具體技術要求（如長度、螺紋或法蘭接等）可與公司洽詢。

◇測量范圍和允許誤差



熱電偶類別	代號	分度號	測量范圍℃	允許偏差△t℃
鉑銠30—鉑銠6	WRR	B	0～800	±1.5℃或±0.25%t
鉑銠10—鉑	WRP	S	0～1600	±1.5℃或±0.25%t
鎳鉻－鎳硅	WRN	K	0～1300	±2.5℃或±0.75%t
鎳鉻－銅鎳	WRE	E	0～800	±2.5℃或±0.75%t





◇型號表示WR□－□□□

W	溫度儀表
R	熱電偶
□熱電偶材料	R）鉑銠30－鉑銠6
	P）鉑銠10－鉑
	N）鎳鉻－鎳硅
	E）鎳鉻－銅鎳 （鎳鉻－康銅）
□安裝固定形式	1）無固定式裝置式
	2）固定螺紋式
	3）活動式法蘭
	4）固定法蘭式
	5）活動法蘭角尺形式
	6）固定螺紋錐形 保護管式
□接線盒形式	2）防濺式
	3）防水式
	4）隔爆式
□設計序號	0）ø16mm保護管
	1）ø25mm保護管（雙層套管）
	2）ø16mm高鋁質管（單層套管）
	3）ø20mm高鋁質管







◇上限溫度絕緣電阻熱電偶的上限溫度絕緣電阻應不小于下表現定：

上限溫度tm℃	試驗溫度t℃	電阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02
